ATV浮阀塔盘
专利号:ZL 2012 2 0133220.8

协升公司创新性的专利产品---ATV 高效浮阀塔盘

ATV塔盘的技术路线是通过对塔盘结构及其相关塔内件的全面优化,来获取塔盘性能的全面提升。在数以百计的精馏塔商业应用中证明了其性能的卓越和可靠,不仅运行可靠,更高的传质效率和产品收率,给客户带来的显著的经济价值。

产品概述

ATV浮阀塔盘


协升公司创新性的专利产品---ATV 高效浮阀塔盘

ATV塔盘的技术路线是通过对塔盘结构及其相关塔内件的全面优化,来获取塔盘性能的全面提升。在数以百计的精馏塔商业应用中证明了其性能的可靠,不仅运行可靠,更高的传质效率和产品收率,给客户带来的显著的经济价值。

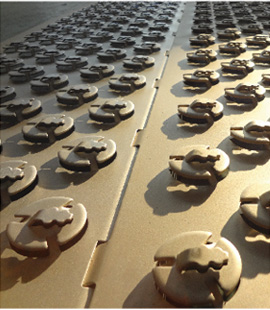

ATV 塔盘技术创新要点——浮阀结构的优化


阀面花边梯形口使气流分散更细,减少雾沫夹带

阀面开口为梯形,对液流有一向前的推动作用,减少了返混,并且使气液分布更均匀

气流分上下两层喷出,使气液接触更充分,有利于提高分离效率,增加操作弹性

前腿带有导向孔和不带导向孔的浮阀按一定比例排布,可以消除传质死区和液面梯度

因减少了阀面下的涡流,降低了塔板压降

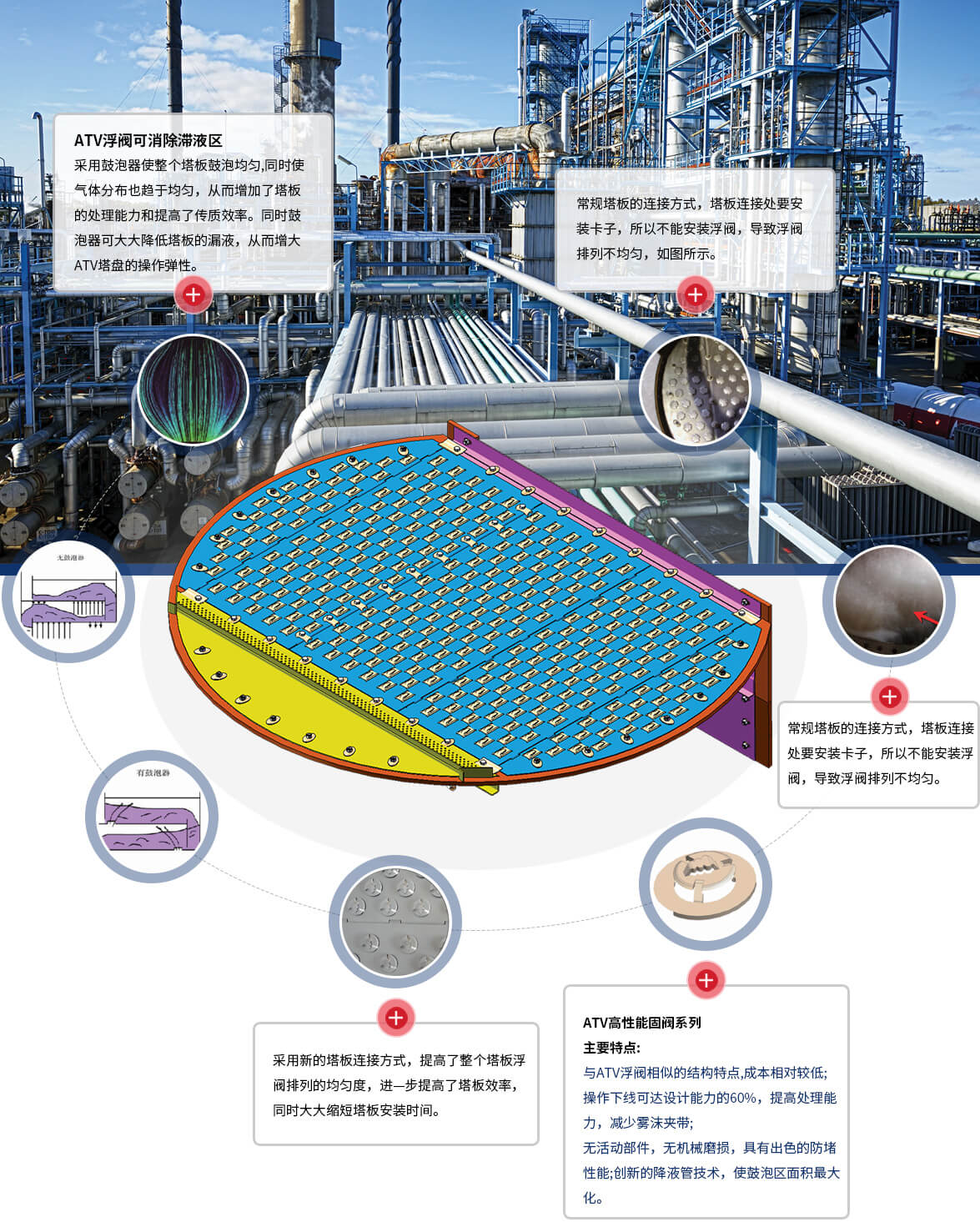

ATV系列高性能浮阀塔板的结构特点
